로닌-M

무한의 시야로, 세상을 담아보세요

DJI WORKSHOP: Moving with cameras ™ >

일반사항

내장 기능
  1. 세 가지 작동 모드
    •언더슬렁 모드
    •업라이트 모드
    •브리프케이스 모드
  2. 내장된, 독립 IMU 모듈
  3. 인코더와 DJI에 특별화된 짐벌 드라이브 모터
  4. 블루투스 모듈
  5. USB 연결
  6. 2.4Ghz 수신기
  7. 온도 센서
  8. DJI 고급 32 비트 DSP 프로세서
  9. D-버스 수신기 지원

기계적&전기적 특징

작동 전류• 정적 전류 : 300mA (@ 16V)
• 동적 전류 : 600mA (@ 16V)
• 잠금 로터 전류 : 최대 10A (@ 16V)
작동 온도 -15° C ~ 50° C (-5° F ~ 120° F)
무게약 2.3kg (5.07lb) (핸들바를 포함)
짐벌 치수500mm(W) x 210mm(D)x 420mm(H)

주변기기

카메라 트레이 면적카메라베이스 플레이트에 질량 중심에서 최대 깊이 : 120mm최대 폭 : 160mm
액세서리 파워 연결12V의 P-Tap × 2, USB 500mW x 1, DJI Lightbridge x 1
GCU 입력 전원4S 로닌-M 배터리
연결2.4Ghz 리모트 컨트롤러, 블루투스 4.0, USB 2.0
PC Assistant 소프트웨어 권장사양윈도우 XP SP3; 윈도우 7; 윈도우 8 (32 또는 64 비트), 맥 OS X 10.9 이상
모바일 Assistant 소프트웨어 권장사양모바일 장치 : 위의 아이폰 OS 6.1, 안드로이드 4.3 이상

성능평가

하중 (권장 무게) 3.6kg (8파운드)
각 진동 범위 ± 0.02°
최대 조정가능 회전 속도 • 팬 축 : 90 ° / s
• 틸트 축 : 100 ℃ / s
• 롤축 : 30 ° / s
기계적 종점 범위• 팬 축 : 360 °
• 틸트 축 : + 105 ° / -190 °
• 롤축 : ± 110 °

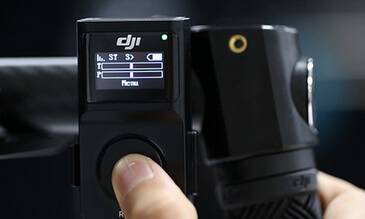

DJI - Installing and Tuning your DJI Ronin Thumb Controller
DJI - Installing and Tuning your DJI Ronin Thumb Controller
2015-07-15
DJI - Preparing and Balancing Your Ronin-M
DJI - Preparing and Balancing Your Ronin-M
2015-07-15
DJI - Tuning your Ronin-M Assistant App
DJI - Tuning your Ronin-M Assistant App
2015-07-15
DJI - Lifted: A Short Film Shot on the Ronin-M
DJI - Lifted: A Short Film Shot on the Ronin-M
2015-04-23

문서 및 매뉴얼

  • 로닌-M 릴리즈 노트 ( 영문 )
    2016-07-26
  • 로닌-M에 대한 고지 사항 및 경고 (영문)
    2015-07-01
  • 로닌-M 퀵 스타트 가이드 (EN) v1.6
    2015-11-24
  • 로닌-M 사용자 설명서 (EN) v1.6
    2015-11-24

소프트웨어 및 드라이버

    iOS 버전 v1.1.28
    안드로이드 버전 v1.1.0
    * 앱을 다운받기 위해 QR 코드를 스캔하세요. 모바일 Assistant 소프트웨어 사용 요건: iOS 버전 7.0 이상/ 블루투스 4.0 버전을 지원하는 안드로이드 시스템 버전 4.3 이상

  • 로닌-M Assistant 소프트웨어 v2.4
    2016-07-26
  • 로닌-M 펌웨어 IMU v1.4
    2015-09-28
  • 로닌-M 펌웨어 GCU v1.6
    2016-07-26
  • DJI WIN 드라이버 설치
    2013-01-18
  • 로닌-M Assistant 소프트웨어 v2.4
    2016-07-26
  • 로닌-M 펌웨어 IMU v1.4
    2015-09-28
  • 로닌-M 펌웨어GCU v1.6
    2015-07-26
  • * 보증의 면책 조항:

    SZ DJI사는 어떤 종류에 대한 보증없이 "있는 그대로" 그리고 "가능한 한" 펌웨어를 제공합니다. 또한 어떠한 경우에도 비정상적인 펌웨어로 인해 사용자의 오용이나 전송등의 결과로서 발생한 직접적, 간접적, 징벌적등의 손해 및 손상에 대해서 책임지지 않습니다.
기본사항

로닌-M은 운송이 더 쉽게, 더 작고, 더 가볍고, 공간과 유연성이 중요한 촬영에서 시나리오보다 다양하게 촬영 할 수있는 기능을 제공합니다. 주목받는 전문 영화 제작자들에게 완벽하며, 로닌-M은 DJI의 세계 최고 수준의 안정화 기술은 더 많은 촬영을 할 수 있게 해줍니다. 일반 로닌을 여전히 함께 사용하는 것은 매우 무거운 카메라, 큰 렌즈 및 기타 전문 도구를 포함 하여 전체 최대 수용 능력을 필요로하는 사람들을 위해 적합하지만, 로닌-M을 보유하고 있는 경우 로닌-M으로 대부분의 촬영이 가능 할 정도로 강력합니다

로닌-M은 3축 짐벌이며,다양한 카메라를 지원하며 부드럽고 안정적인 영상을 촬영 할 수 있게 해줍니다.
스무스 트랙 모드는 싱글 오퍼레이터에게 부드럽고 안정된 카메라의 틸트와 팬의 움직임을 가능하게합니다. 이 모드를 통해 넓은 앵글 또는 가까운 장면을 싱글 오퍼레이터가 쉽게 잡아낼수 있습니다.
핸들 및 배터리 포함 약 2.3kg (5파운드), 원래 로닌의 거의 절반에 달하는 무게를 가지고 있습니다.
로닌-M의 프레임은 마그네슘으로 만들어졌습니다. 대부분의 다른 짐벌 안정화 시스템은 마그네슘으로 제조하기가 너무 어렵기 때문에 기피하지만, 마그네슘을 통해 얻은 증가된 강성 및 중량 감소는 카메라 안정화 기술의 새로운 패러다임입니다.
로닌-M의 최대로 견딜 수 있는 무게는 3.6kg (8파운드)입니다.
짐번 부분의 메인바디는 마그네슘으로 만들어졌습니다.
로닌M은 무게가3.6kg (8파운드) 미만의 다양한 카메라 기종을 지원합니다. 소니 A7S, 캐논 5D, 니콘 D800, 파나소닉 GH4, 등이 포함됩니다.로닌-M은 쉽게 균형을 잡고 자동으로 튜닝이 됩니다.
로닌-M은 원래 로닌보다 훨씬 넓은 틸트 와 롤 제어의 범위를 제공합니다. 틸트 (105⁰ 위, 165⁰ 아래) 롤 (±을 110⁰)
실내 또는 좁은 공간에서 촬영하는 경우, 새로운 사일런트 모드는 거의 들리지 않는 수준으로 각 모터의 소리를 줄일 수 있습니다.로닌-M의 안정화 알고리즘은 즉시 설정 변경이 가능합니다, 그래서 레코딩 장비에 필요없는 소리의 녹음을 줄일 수 있게 해줍니다.
왼쪽과 오른쪽 핸들 빠르고 쉽게 꼇다 뺏다 할 수 있습니다. 이것은 제한된 공간 또는 좁은 공간에서 촬영시 필요할 수 있기 때문이며, 또한 쉽게 로닌M을 운반 할 수 있기 때문입니다.
쉽습니다. 그 어떤 도구도 카메라의 균형을 잡기 위해 필요로하지 않으며, 오토튠 버튼 하나로 간단하게 작동된니다. 카메라를 변경하여 설정하는것도 쉽고 빠릅니다.
제공되지않습니다. 박스에 포장되어서 오지만, 케이스는 따로 없습니다. 로닌M의 큰장점은 탈부착이 매우 쉬움으로 백팩 또는 가방에 쉽게 넣어 보관할 수 있습니다
네 함께 제공됩니다. 세컨 오퍼레이터가 카메라를 팬, 틸트, 롤 등 로닌M의 움직임을 제어 할 수 있는 송신기와 함께 동봉됩니다. 빠른 모드 와 속도 선택을 송신기에서 제어가 가능합니다.
네 함께 제공됩니다. 스탠드는 연장 될 수 있고, 상반부는 상단에 손잡이를 풀어 제거 할 수 있으므로 표준 C-스탠드와 함께 사용할 수있습니다.C 스탠드를 사용하는 경우, 로닌-M이 뒤집히지 않도록 스탠드의 균형을 확인하십시오. 테이블에 스탠드를 놓고 설정하는 경우, 테이블이 평평한지 한번 더 확인하신후 설정해 주세요.
3,400mA 4S 스마트 배터리가 완전히 충전되어있다면 로닌-M은 부착 된 카메라 장비와 짐벌 용도에 따라, 6 시간 이상 사용할 수 있습니다.
1개가 제공됩니다.
원래 로닌의 배터리는 로닌M에 사용 할 수 있지만,로닌M배터리를 오리지널 로닌한테서는 쓰지 못 합니다.
다릅니다. 로닌M배터리와 팬텀3/2 시리즈에서 사용되는 DJI지능형 비행 배터리는 다릅니다.
아뇨, 로닌-M에 포함된 배터리 충전기를 사용하시길 바랍니다.
포함 된 리모컨을 사용하여 내장 DJI 수신기의 제어 범위는 100-200미터 주위입니다. 비 DJI 수신기가 필요한 경우 D-버스 포트도 사용할 수 있습니다.
필요하지않습니다. 로닌-M을 조립하는 방법은 매우 쉽습니다. 상단 핸들 바 (퀵 릴리즈 버튼 기능) 먼저 사용하기 전에 연결해야합니다. 선택적으로는, 핸들 바의 각면을 풀고 촬영 또는 이동 하 실수 있습니다. 로닌M의 조립은 어떤 도구를 필요로하지 않습니다.
DJI 앱은 블루투스를 통해 즉시 모든 시스템 설정을 쉽게 구성 할 수 있습니다.
아이폰 OS 버전을 다운로드 하기 위해선 앱 스토어에서 "DJI Assistant"을 검색 할 수 있습니다.안드로이드 앱은 곧 사용할 수 있습니다.
아니, 로닌-M은 DJI 팬텀 리모컨과 호환되지 않습니다.
아니, 로닌-M은 DJI 팬텀 리모컨과 호환되지 않습니다.
로닌-M은 핸드 헬드 안정을 위해 설계되었지만, 퀵-릴리즈 마운트를 통해 호환되는 항공 기체에 부착 될 수 있습니다. 하지만 로닌-M 전용 공중 댐핑 플레이트 또는 고무 댐퍼 및 스태빌라이제이션이 없기 때문에 비행에 따라 각각 다를 수 있습니다. 로닌-M은 카메라 시스템 모두에 대한 비행 페이로드 요구 사항을 충족해야합니다.
고급
아뇨. 진동이 있는 경우는 잘못된 조립때문에 생겨날 확률이 높습니다. 진동을 제거하기 위해서는, 먼저 렌즈가 제대로 조립되어 있는 지 확인하시고, 로닌M 전원을 켜기전에 짐벌이 제대로 균형을 잡고 있는 지 확인해주세요. 여전히 진동이있는 경우 진동이 사라질 때까지, 각 축의 설정값을 조정합니다.
먼저 로닌-M 펌웨어가 Windows 또는 Mac OS X 용 DJI Assistant 소프트웨어에 로닌-M을 연결하여 최신 버전이 있는지 확인하고 "업그레이드"탭에서 펌웨어 버전을 확인하시기 바랍니다. 또한, 짐벌 부적절한 균형이 고온을 일으킬 수 있습니다 그렇기에 기기에 전원을 켜기 전에 제대로 균형을 잡아주십시오.
진동을 제거하기 위해서는, 먼저 렌즈가 제대로 조립되어 있는 지 확인하시고, 로닌M 전원을 켜기전에 짐벌이 제대로 균형을 잡고 있는 지 확인해주세요. 여전히 진동이있는 경우 진동이 사라질 때까지, 각 축의 설정값을 조정합니다.
DJI는 현재 로닌-M에 대한 전용 배낭 또는 다른 운송 솔루션을 제공하지 않습니다. 이베이나 아마존에서 찾아 보실 수 있습니다.
짐벌 오토튠시 노이즈를 방출하는 것이 정상입니다.
이것은 사용되는 소프트웨어의 오래된 버전에 의해 일어날 가능성이있습니다. DJI.COM를 방문하여 DJI 로닌M Assistant를 최신 버전으로 다운로드 하십시오.
액세서리를 제거하거나 카메라를 변경하거나 추가 할 때마다 수동으로 카메라를 재조정해야합니다, 그렇게 한 후에 오토튠을 사용하여 보정하십시오.
모바일 장치에서 Bluetooth를 활성화 한 후, 로닌M에 연결하여 DJI 지원 어플리케이션에 들아갑니다.로닌M은 모바일 장치의 Bluetooth 장치 목록에 표시되지 않습니다, DJI 앱을 통해 볼 수 있으니 꼭 참고 하시기를 바랍니다.
로닌M에 설정된 기본 암호가 없습니다. 암호를 잊어 버린 경우, Windows 또는 Mac OS X 용 DJI 로닌-M Assistant 소프트웨어에 로닌-M을 연결 한 후 안드로이드 또는 iOS 용 DJI 도우미 앱에 로닌-M을 연결하시고 비밀번호 재설정을 한 후, 비밀번호를 바꾸시면 됩니다.
브리프케이스 모드가 켜져 있지 않은지 확인해주시고, 속도를 올려주시고, 롤 축의 데드밴드를 낮추어주세요. DJI Assistant 어플리케이션을 통해 파라미터를 설정하실 수 잇습니다.
네.로닌M은 2.4Gh 고출력 리모트 컨트롤러를 지원하며 DJI의 수신기가 아닌 것을 사용하려면 D-버스 포트가 있습니다. PPM 수신기는 지원되지 않습니다.
약간의 연습으로, 로닌M의 세팅과 균형을 잡는데 약 5 분정도 소요됩니다. 한번의 연습으로 작동하는 것은 매우 쉽습니다.
제품 출하시 모든 제품은 최신 펌웨어를 가지고 있습니다. 펌웨어 업데이트는 향상된 성능과 미래의 가능한 기능에 대해 무료로 온라인을 통해서 다운로드 할 수 있습니다. 업데이트를 다운로드하고 표준 USB케이블을 사용하여 장비를 업데이트 하십시오.
싱글 축 팔로우 모드는 여러분의 로닌M의 스무스 트랙에 오직 한 축만 사용할 수 있게 만듭니다, 물론, 다른 2 축은 카메라를 안정적으로 잡아줍니다. 예를 들면, 스무스 트랙을 사용할때 팬으로만 축이 움직이게 만들고, 다른 축의 틸트와 롤 축은 어떠한 움직임도 무시합니다.
DJI Lightbridge위한 포트는 배전 박스에 제공됩니다.

3가지 종류의 작동 모드가 있습니다. 다양한 시나리오에 따라 로닌M을 사용할 수 있게 제작 되었습니다. 업라이드 모드, 언더슬렁 모드 그리고 브리프케이스 모드가 있습니다. 기본 작동 모드는 언더슬렁 모드입니다. 언더슬렁 모드에서 업라이트 모드로 바꾸려고 하신다면,로닌M 정면이 앞을 보게 하십시오. 짐벌을 뒤집어 아이레벨에 맞게끔 올린다면, 높은곳에서의 장면을 얻을 수 있습니다. 언더슬렁 모드에서 브리프케이스 모드로 전환하려면, 핸들 바를 90도로 짐벌 쪽으로 접고 자동으로 변경 될 때까지 아래로 핸들을 스윙합니다. 브리프케이스 모드는 Assistant 어플리케이션을 통해 활성화해야합니다.

SmoothTrack 모드에서는 로닌-M은 자동으로 당신이 가고 싶은 곳으로 카메라를 보게합니다. 로닌M에 호환가능한 엄지 손가락 컨트롤을 사용할 경우 로닌M의 제어의 편리함이 크게 향상 될것입니다.
내장 된 밸런스 조정 시스템으로 다른 도구가 따로 필요하지 않습니다. 다른 카메라 준비에 대한 설정이 빠르고 간단합니다. 육각 렌치는 고정 또는 카메라 장착 플레이트를 풀거나 조정 노브를 강화하는 데 사용됩니다.
팔로우 포커스 시스템 그리고 매트 박스는 업계 표인준 듀얼 15mm 분할 막대를 사용하여 쉽게 로닌-M에 장착 할 수 있습니다. 세그먼트로드는 카메라와 렌즈의 설정에 따라, 서로 다른 길이로 세팅 할 수있습니다. 두개의 12V P-taps 한 500mAH 풀 사이즈 USB 커넥터는 팔로우 포커스 시스템, HD 비디오 다운 링크 등을 포함하는 다양한 액세서리에 대한 편리한 전원을 제공합니다.
배터리를 충전 및 방전을 약 200 ~ 300 회 사용할 수 있습니다.
한 시간 정도 걸립니다.
두개의 12V P-tap과 하나의 500mAH 풀 사이즈 USB 커넥터 및 하나의 DJI Lightbridge HD 비디오 다운 링크 포트는 다른 기기의 전원을 편리하게 제공합니다. 시스템은 추가로 카메라에 전원을 제공 할 수 없습니다.
일반적으로 로닌M은 제한 1 년 보증이 있지만,이는 국가에 따라 달라질 수 있습니다. 자세한 내용은 http://www.dji.com/service로 이동하십시오.
먼저, 탑 핸들 바를 설치 한 다음 배터리를 설치, 카메라의 밸런스를 조정하고, 오토튠 버튼을 누르면 모든 준비가 완료됩니다. 또한 추가적인 설치 및 사용자 정의를 DJI 지원 모바일 앱을 통해 수행 할 수 있습니다.
